Pe o țeavă din oțel scrie, de exemplu, 610 × 12,5. În proiect apare DN 600. În ofertă se cere „Ø interior minim 580 mm”. Toate se referă la aceeași țeavă. Iată cum se leagă între ele.
Ce este DN
DN (diametru nominal) este numele standard al mărimii țevii, un număr rotund apropiat de diametrul interior. DN nu este o dimensiune măsurabilă: este o „etichetă” care spune ce flanșe, fitinguri și armături se potrivesc.
Diametrul exterior este fix
Pentru fiecare DN, diametrul exterior (Ø exterior) este același la orice grosime. Așa se pot îmbina țevi de la producători diferiți. Valorile vin din EN 10220 și API 5L:
| DN | Ø exterior | Ø interior la 10 mm |
|---|---|---|
| DN 150 | 168,3 mm | 148,3 mm |
| DN 300 | 323,9 mm | 303,9 mm |
| DN 600 | 610 mm | 590 mm |
| DN 1000 | 1016 mm | 996 mm |
| DN 2000 | 2032 mm | 2012 mm |
| DN 3000 | 3048 mm | 3028 mm |
Cum calculați diametrul interior
Ø interior = Ø exterior − 2 × grosimea peretelui. La DN 1000 (Ø 1016 mm) cu perete de 12,5 mm: 1016 − 2 × 12,5 = 991 mm. Cu perete de 8 mm, diametrul interior ar fi 1000 mm. Același DN, diametre interioare diferite.
Cum citiți marcajul de pe țeavă

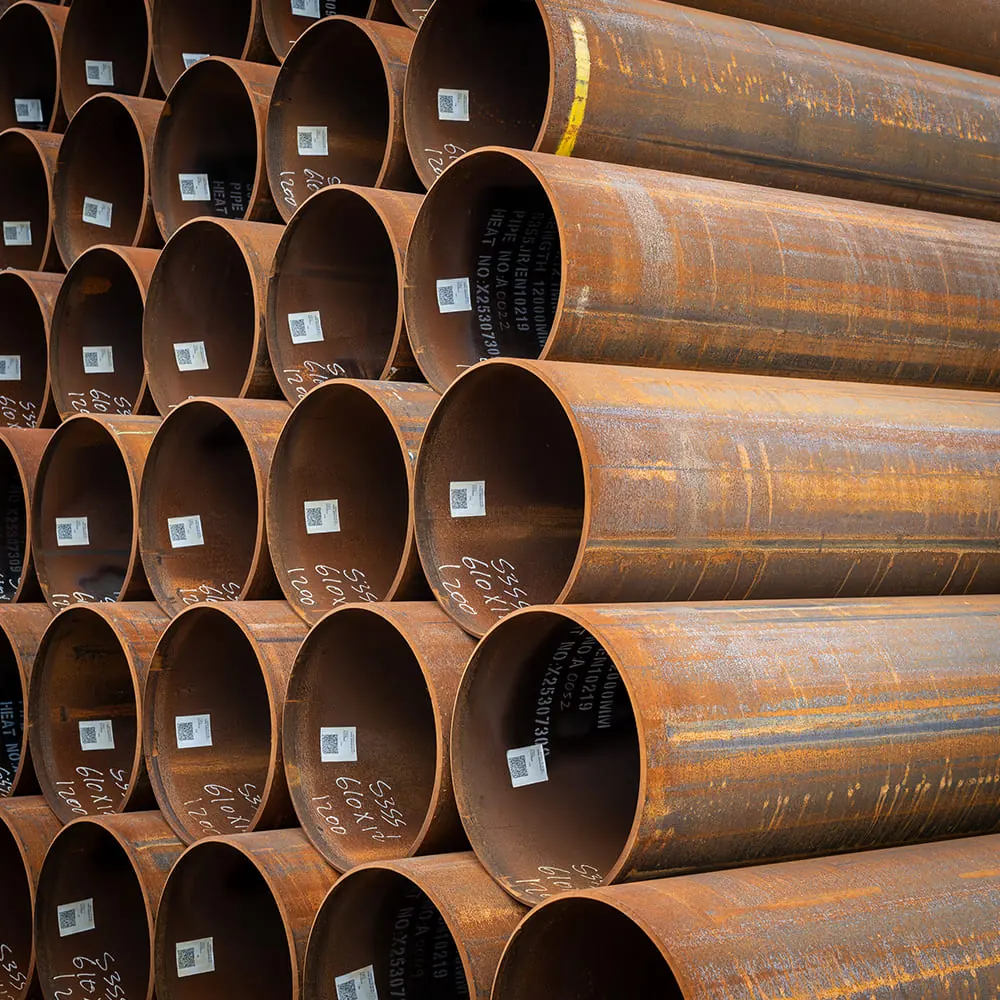

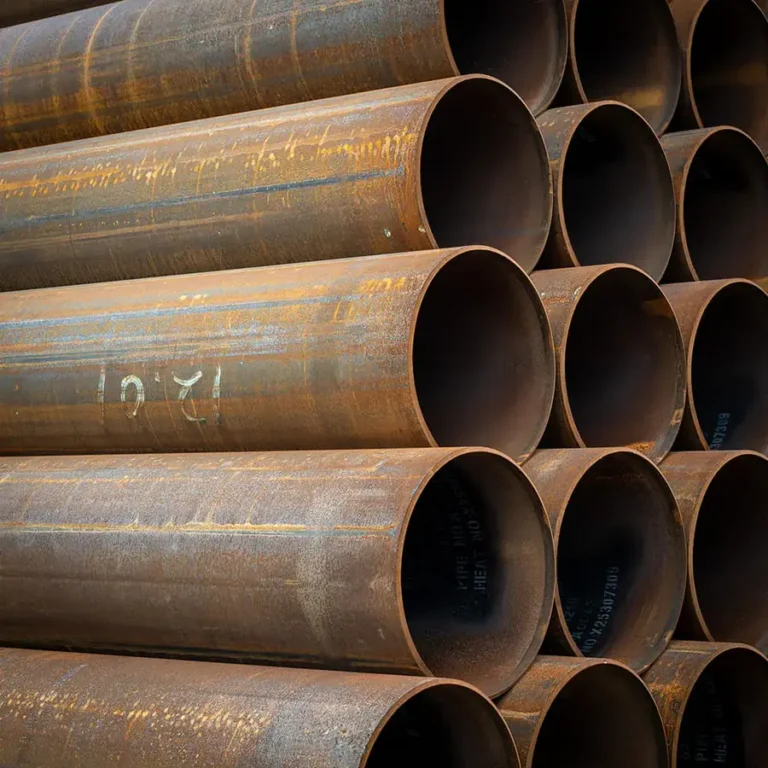

Un marcaj tipic arată așa: 610 × 12,1 S355JR EN 10219 urmat de numărul de șarjă. Înseamnă Ø exterior 610 mm, perete 12,1 mm, oțel S355JR, țeavă structurală după EN 10219. Numărul de șarjă se regăsește în certificatul de calitate.
Întrebări frecvente
DN 600 are diametrul interior de 600 mm?
Nu exact. DN 600 are Ø exterior 610 mm, iar diametrul interior depinde de grosime: 594 mm la perete de 8 mm, 585 mm la perete de 12,5 mm.
De ce diametrul exterior nu se schimbă cu grosimea?
Ca flanșele, mufele și fitingurile să se potrivească la toate țevile de același DN. Grosimea crește spre interior.
Unde găsesc greutatea pentru fiecare grosime?
Pe paginile noastre pe dimensiuni, de la DN 150 la DN 3000, sau în calculatorul de țeavă.
